La nuova generazione di valvole deviatrici

Massima flessibilità e tenuta permanente in tutte le situazioni di pressione per tutti i tipi di commutazione nell'oleodinamica mobile

L'innovativa valvola a sfera deviatrice per la commutazione tra idraulica ausiliaria ZH/AUX

Cosa rende speciale questo rubinetto? La sua affidabilità e la sua massima flessibilità!

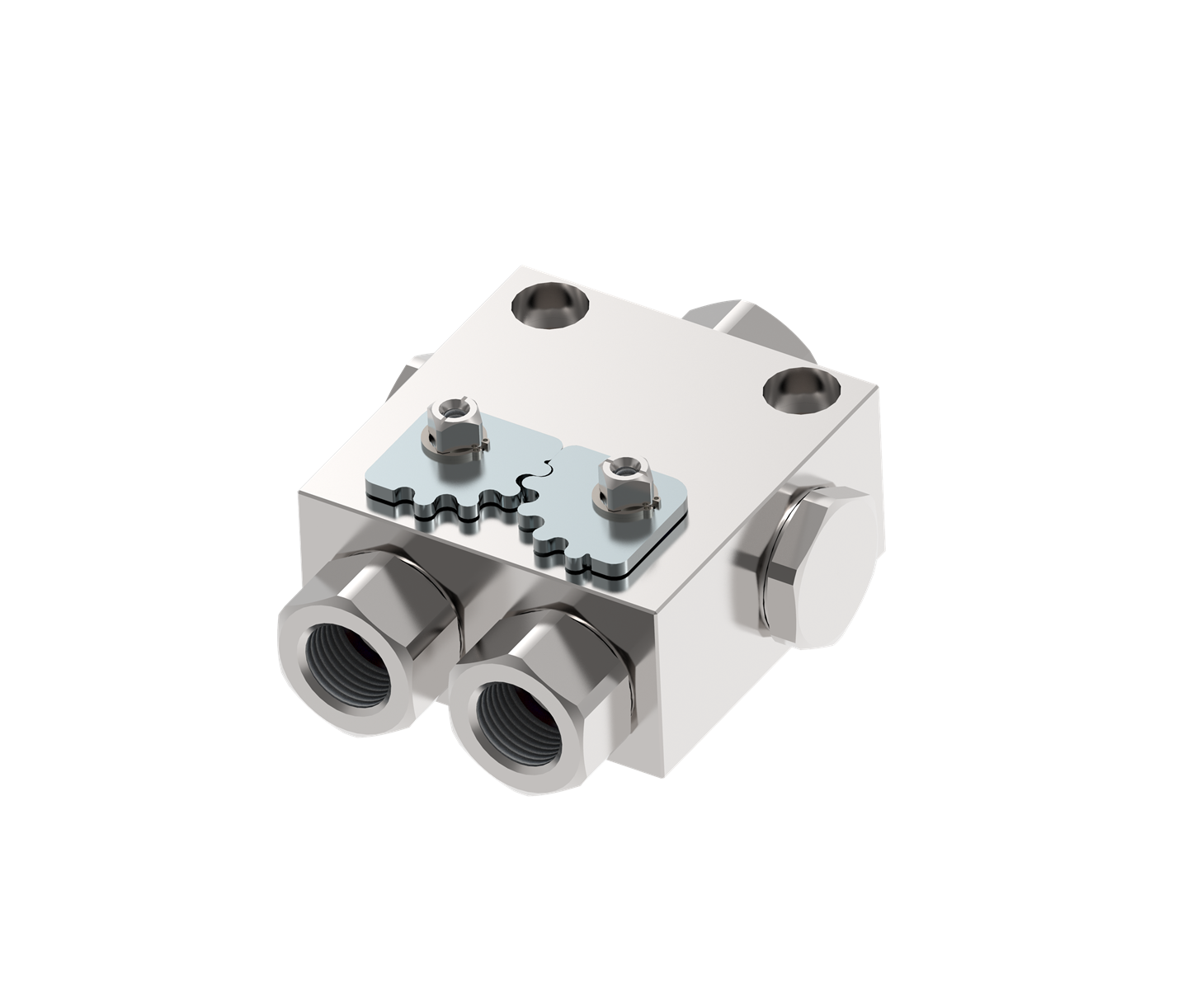

L'innovativa valvola a sfera speciale di Pister combina i vantaggi di una valvola a sfera a due vie con la funzione di deviatore. Le valvole deviatrici convenzionali (BK3) presentano in genere una porta centrale che può essere pressurizzata e commuta il fluido (olio idraulico) a sinistra o a destra a seconda della funzione. A causa della loro progettazione, la pressione sul lato chiuso non deve essere superiore a quella sul lato di ingresso, altrimenti la valvola si apre e perde. Sistemi di tenuta speciali possono prevenire questo problema, ma sono quindi sensibili alle pulsazioni (ad esempio, sistemi di tenuta su tutto il perimetro). La valvola deviatrice è una combinazione di due valvole a sfera a due vie in un unico blocco, che vengono commutate simultaneamente l'una contro l'altra tramite un meccanismo dentato. Garantisce una tenuta stagna permanente e un'assoluta resistenza alle pulsazioni.

Il blocco presenta un totale di cinque connessioni: tre per l'ingresso, distribuite su tre lati, e due uscite per le funzioni idrauliche, posizionate parallelamente tra loro sul quarto lato. Tutte e cinque le connessioni possono essere configurate individualmente. È disponibile un'ampia varietà di connettori per tubi flessibili e rigidi, che consentono il collegamento diretto di tubi, raccordi e giunti con un numero minimo di adattatori.

• Vite di bloccaggio
• G1/2" IG BSP femmina
• Maschio G1/2" AG BSP
• 15L (M22x1,5)
• 18L (M26x1,5)
• 16S (M24x1,5)
• 20S (M30x2)
• 1/2" NPT femmina

La valvola è dotata di serie di un raccordo filettato femmina G1/2" per l'ingresso, viti di tenuta per le porte laterali opzionali e raccordi filettati femmina G1/2" per le due funzioni idrauliche. Le viti di tenuta possono essere riposizionate per garantire un instradamento ottimale di tubi flessibili e rigidi. Tutti i collegamenti possono essere modificati in un secondo momento. Anche lo schema elettrico può essere modificato, ad esempio riposizionando la maniglia. Massima libertà!

La valvola viene fornita di serie senza maniglie. Queste sono disponibili separatamente in vari modelli. La valvola a sfera deviatrice (WKH) è disponibile solo nel diametro nominale DN13 per macchine compatte fino a circa 9 tonnellate.
